Description

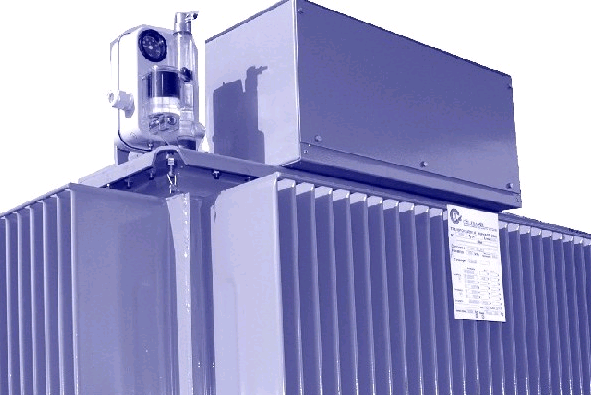

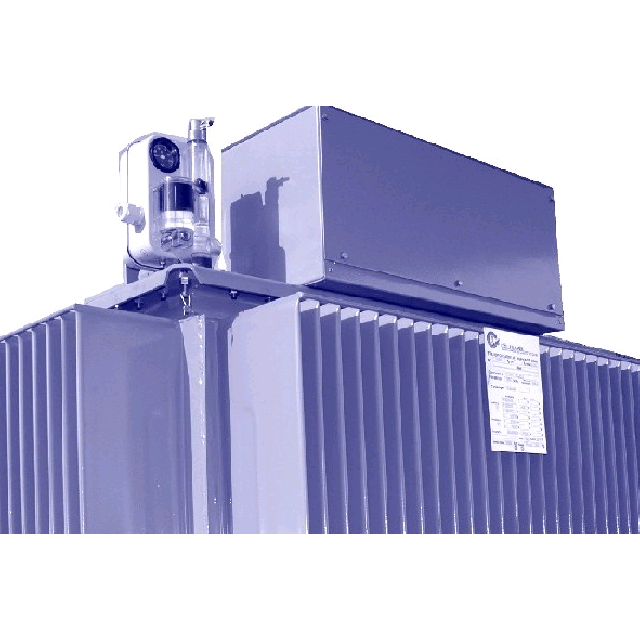

Le transformateur HTA photovoltaïque est immergé dans de l'huile minérale à remplissage intégral hermétique.
Ce produit est un transformateur élévateur de tension classe 24kv de 400 KVA à 2500 KVA. Il est immergé dans l'huile minérale à remplissage intégral hermétique à une température ambiante maximale de 40°C. Il peut être en extérieur ou en intérieur.
Les transformateurs HTA photovoltaïque peuvent être proposés avec des différents niveaux de pertes conformément à la norme NF 50 464. Quant à l’amélioration des pertes à vides, elle s’obtient par l’utilisation de tôles magnétiques de haute qualité. La réduction des pertes dues à la charge se fait par l’augmentation de la section des conducteurs dans les bobinages. Dans cette optique, la fabrication est sur mesure: rapports et caractéristiques spécifiques, avec une intégration onduleur suivant les exigences des constructeurs et un calcul des ventilations adaptées. Par ailleurs, un relais de détection défaut câble HTA Lynx2000 ou Lynx3000 et une batterie de condensateur HTA et BT sont fournis avec le transformateur. Il est également équipé d’un transformateur de comptage, un bloc d’énergie autonome 24V ou 48V, des liaisons HTA équipées de connecteurs adaptés, un bac de rétention et des fusibles HTA.
Les accessoires de sécurité utiles lors de la manutention du transformateur HTA photovoltaïque sont : une perche détection et sauvetage, des gants tabouret support fusibles, et un extincteur.
